Пункты секционировния (реклоузеры) АПС

АВТОМАТИЧЕСКИЕ ПУНКТЫ СЕКЦИОНИРОВАНИЯ (РЕКЛОУЗЕРЫ) СЕРИИ АПС-6/10/35кВ





grt  tyutger





Автоматические пункты секционирования серии АПС-6\10\35 предназначены для автоматизации и повышения надежности работы воздушных линий (ВЛ) электропередачи (кольцевых или радиальных) напряжением 6-35 кВ трехфазного переменного тока частотой 50 Гц для систем с изолированной и компенсированной нейтралью, и осуществляет следующие функциональные возможности и преимущества:

  • Автоматическое включение (функция АПС) и отключение воздушных линий
    4455
  • Передача данных при аварии по ВЛ.
  • Возможность определения места и причины аварии.
  • Ручное управление реклоузером.
  • Защита ВЛ.
  • Работа без участия и допуска человеческого фактора.
  • Малые габариты.
  • Любые климатические исполнения.
  • Отсутствие контакта с окружающей средой.
  • Долговечность в количестве коммутаций.
  • Возможность передачи информации о месте и характере повреждения ВЛ.
     867868

     psv

Функция АПС реализуется путем использования в АПС терминала микропроцессорной релейной защиты, этим же блоком определяется место и характер повреждения ВЛ.

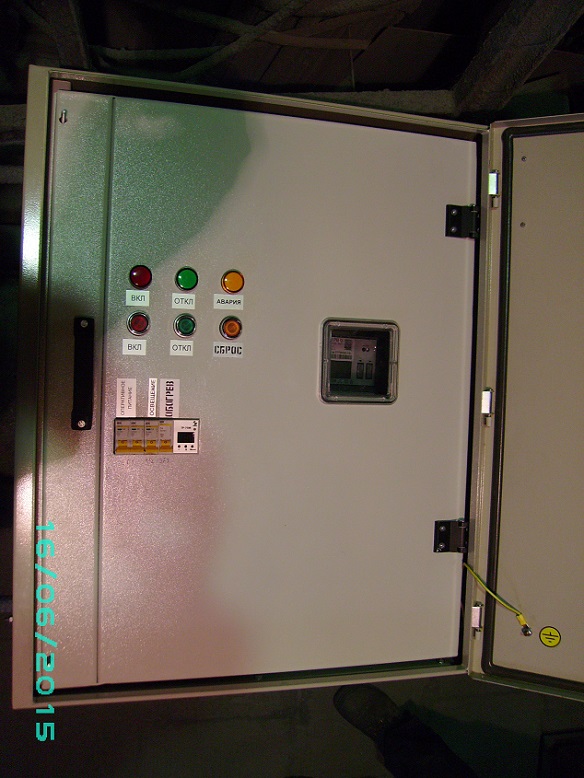

Управление АПС осуществляется с помощью терминала микропроцессорной защиты в автоматическом режиме, и шкафом управления в ручном режиме.

Использование вакуумного выключателя позволяет допускать многотысячную коммутацию, а наличие блока микропроцессорной защиты определяет долговечность ВЛ, в связи с реагированием на аварийную ситуацию значительно менее инерционно относительно релейной защитой.

Наличие обогрева и степень защиты не менее IP 54, подразумевает выполнить реклоузер с любым видом климатического исполнения.

Использование в АПС GSМ оборудования позволяет дистанционно определять характер и место повреждения ЛЭП.

Количество и характер защит определяются используемым блоком микропроцессорной защиты.

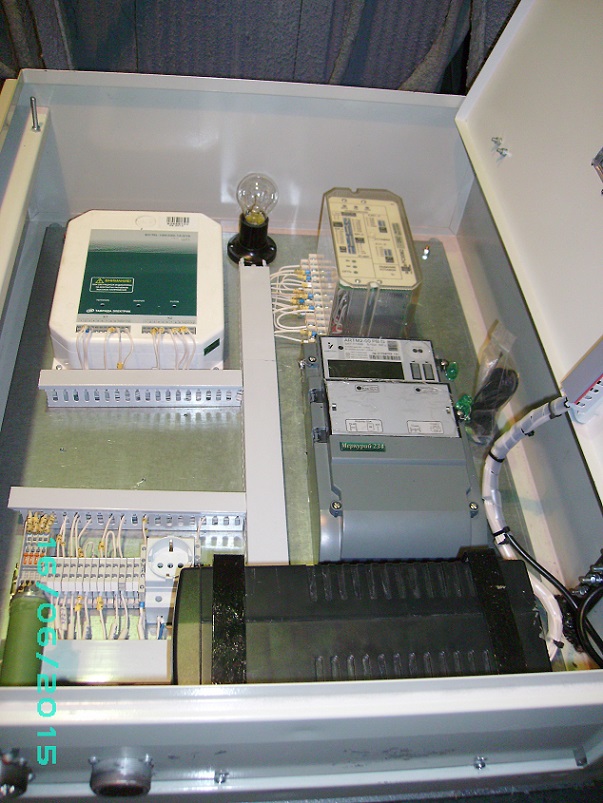

- ПКУ - пункты коммерческого учета служат для учета, контроля и определения качества электроэнергии. По желанию заказчика ПКУ могут комплектоваться GSM-модемами для адаптации в диспетчерских системах АСКУЭ посредством канала GSMили через открытый спутниковый канал.
